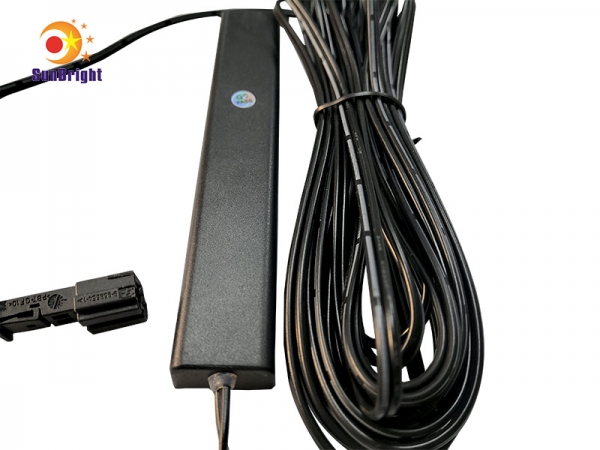

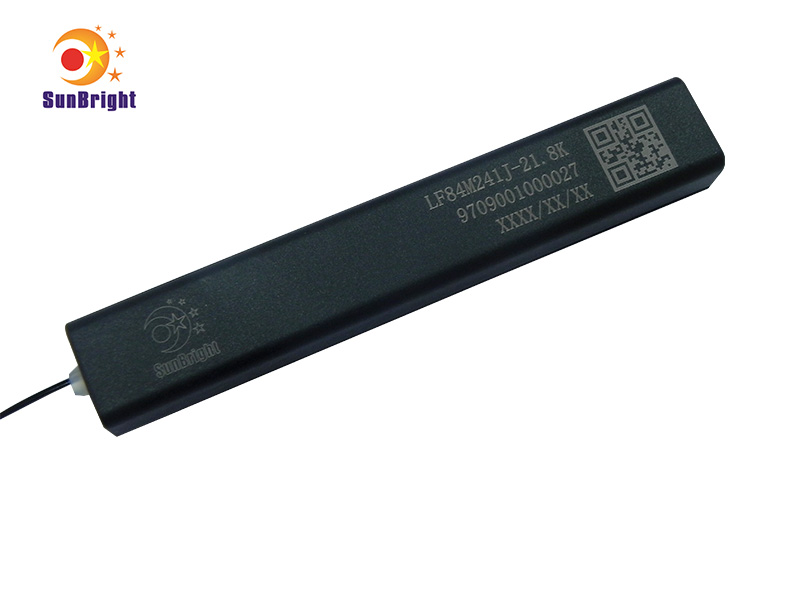

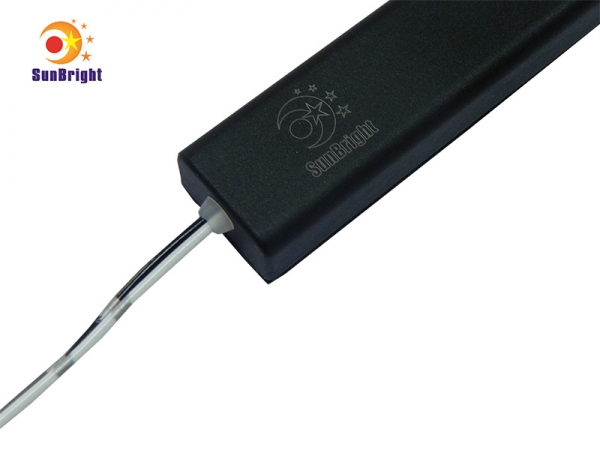

PKE天线发射模块

PKE-D/21.8KHz

产品型号:     LF84M241J-22K-DW

谐振频率:     21.8KHz±3%

品质因素:     Q≧80@21.8KHz

等效阻抗:     Z≦5Ω

感应距离:     0.3~5.0M

匹配电容:     220nF
±5%

外形尺寸:     117.0x19.8x10.0mm

    产品介绍:
           本产品由一个高Q值磁棒电感和一个高压电容组成,经绕线、焊接、组装、调测、密封等近20道工艺、6道检测,在特定的条件下密封成型而成;工作频率在20KHz~200KHz。

    特点:
           穿透力强、无障碍传输;
           防水抗震、抗寒、耐温;
           模块化设计,即插即用;



    用途:
           汽车、电动车PEPS系统、一键启动、舒适进入、尾箱天线、智能开锁、防盗报警器中;
           智能家居、门禁、考勤,智能付费系统;
           智能定位、短距离数据传输、水下作业设备。



    配置:
           LF84M241J-22K-DC----配国产普通高压电容
           LF84M241J-22K-DF----配国产车规级高压电容;
           LF84M241J-22K-DW----配进口车规级高压电容。
           同时,所有选材均符合ROHS检测要求。

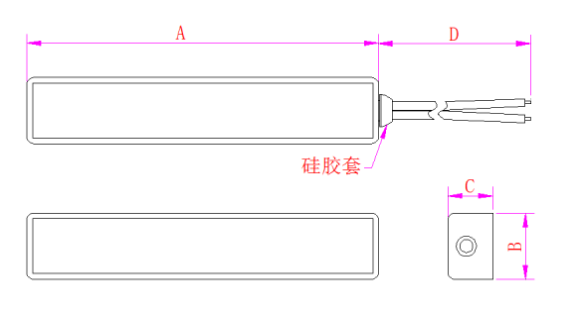

    外型尺寸:
    PKE-DW尺寸图


















    A  参数

    B  参数

    C  参数

    D  参数

    Unit

    117.0±0.5

    19.8±0.3

    10.0±0.3

    100.0±10

    mm

    注:

    1、3M胶的厚度可按客户要求定制;

    2、D参数限于常规样品,线束的长度和端子客按客户要求定制!

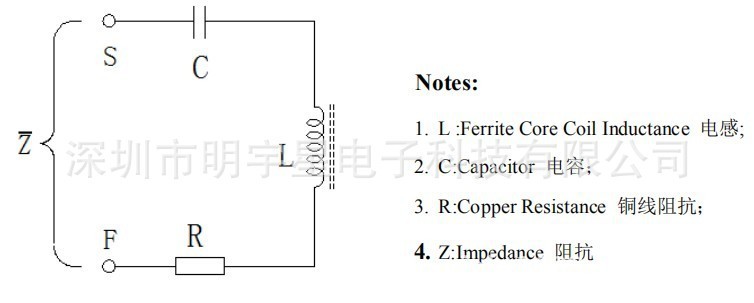

    工作原理:
    PKE-FC原理图














    主要参数:


    产品型号

    LF84M241J-22K-DW

    外形尺寸

    117x19.8x10.0mm

    谐振频率/F0

    21.8K±3%

    感应距离

    0.3~5.0M(空旷)

    交流阻抗/Z

    0~5.0Ω

    品质因素/Q

    Q≧80@21.8KHz

    标称感量/Ls

    242uH±5%

    标称容量/C

    220nF±5%/400V

    工作电压

    9~12V

    工作电流

    I200mA

    环境温度

    -40℃~85℃

    密封方式

    灌胶密封


    参数匹配选型指南:

    产品型号

    电容C参数(pF)

    电容L参数(uH)

    谐振频率F(KHz)

    LF84M241J-21.8K

    220nF±5%

    242uH±5%

    21.8KHz±3%

    LF84M161J-21.8K

    330nF±5%

    161uH±5%

    21.8KHz±3%

      注:不同电感、电容参数虽然可以调试出同样的频率125KHz,但DCR和等效阻抗不同,在不同的驱动电路或安装在不同的车型上体验的效果也略有不同!!!


    产品定制流程

    收集客户资料/样件-----客户需求评估(核心参数、成本、可行性、可靠性、交付等)-----项目立项-----工程验证-----反馈客户、修证需求-----产品设计-----样件准备-----客户测试、验证-----工程样板准备、确认回签-----资料、文件、生产工装夹具准备-----工程试产-----小批量试产-----试产总结-----批量生产-----出货。
