PKE-E/125KHz
谐振频率： 125KHz±2%
品质因素： Q≧180
等效阻抗： Z≦8Ω
感应距离： 0.2~3.8M
匹配电容： 3.3nF±5%
外形尺寸： 106.0x20.0x9.0mm
产品介绍：
本产品由一个高Q值磁棒电感和一个高压电容组成，经绕线、焊接、组装、调测、密封等近20道工艺、6道检测，在特定的条件下密封成型而成；工作频率20KHz~200KHz。
特点：
穿透力强、无障碍传输；
防水抗震、抗寒、耐温；
模块化设计，即插即用；
用途：
汽车PEPS系统、一键启动、舒适进入，电动车、摩托车无钥匙开锁、防盗报警器中；
智能家居、门禁、考勤、智能付费系统；
智能定位、短距离数据传输、水下作业设备。
配置：
LF65M491J-125K-EC----配国产普通高压电容
LF65M491J-125K-EF----配国产车规级高压电容；
LF65M491J-125K-EW----配进口车规级高压电容。
同时，所有选材均符合ROHS检测要求。

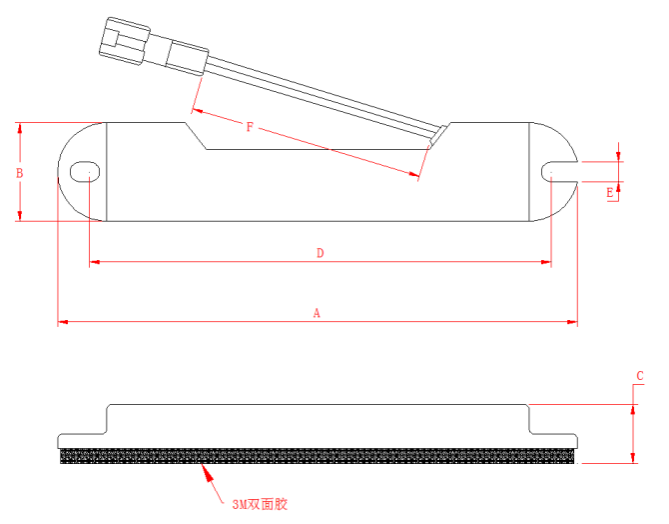

外型尺寸：
|
A 参数 |
B 参数 |
C 参数 |
D 参数 |
E 参数 |
F参数 |
单位 |
|
106.0±0.5 |
20±0.3 |
12±0.3 |
94±0.5 |
4±0.1 |
100±10 |
mm |
注：
1、3M胶的厚度可按客户要求定制；
2、D参数限于常规样品，线束的长度和端子客按客户要求定制！
工作原理：
主要参数：
|
产品型号 |
LF65M491J-125K-EF |
外形尺寸 |
106.0x20.0x9.0mm |
|
谐振频率/F0 |
125K±2% |
感应距离 |
0.2~3.8M（空旷） |
|
交流阻抗/Z |
0~8.0Ω |
品质因素/Q |
Q≧180 |
|
标称感量/Ls |
490uH±5% |
标称容量/C |
3.3nF±5%/630V |
|
环境温度 |
-40℃~85℃ |
密封方式 |
灌胶密封 |
参数匹配选型指南：
|
产品型号 |
电容C参数（pF） |
电容L参数（uH） |
谐振频率F（KHz） |
|
LF65M111J-125K |
15nF±5% |
108uH±5% |
125KHz±2% |
|
LF65M161J-125K |
10nF±5% |
162uH±5% |
125KHz±2% |
|
LF65M241J-125K |
6.8nF±5% |
238uH±5% |
125KHz±2% |
|
LF65M351J-125K |
4.7nF±5% |
345uH±5% |
125KHz±2% |
|
LF65M491J-125K |
3.3nF±5% |
490uH±5% |
125KHz±2% |
注：不同电感、电容参数虽然可以调试出同样的频率125KHz，但DCR和等效阻抗不同，在不同的驱动电路或安装在不同的车型上体验的效果也略有不同！！！
产品定制流程：
收集客户资料/样件-----客户需求评估（核心参数、成本、可行性、可靠性、交付等）-----项目立项-----工程验证-----反馈客户、修证需求-----产品设计-----样件准备-----客户测试、验证-----工程样板准备、确认回签-----资料、文件、生产工装夹具准备-----工程试产-----小批量试产-----试产总结-----批量生产-----出货。
